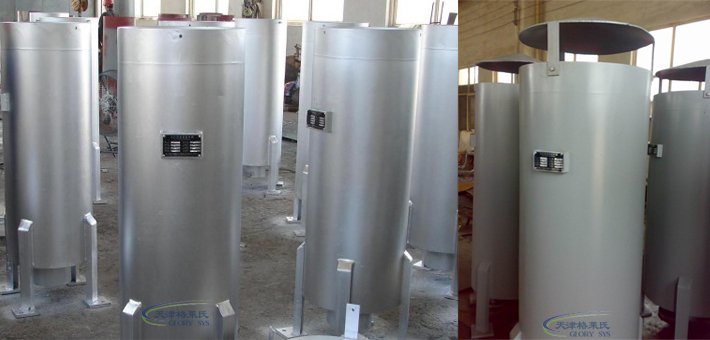

氣體排空消聲器（XSQ-QT型）

  氣體排空消聲器主要針對風機排空，風機是一種通用機械設備，其使用范圍很廣，電力、礦山、機械、冶金、化工等各行業的生產均離不開風機。風機在運轉中產生的噪聲常常成為影響工人健康和干擾環境的禍源。特別是鄰近生活區的風機，其進風口和出風口所輻射的空氣動力性噪聲，更是污染環境的主要因素，形成公害，是近年來我國工業部門治理噪聲污染的主要對象之一。工業用風機，屬連續運轉之設備。國際標準化組織(ISO）對此類設備所規定的噪聲標準為≤90分貝，我國的新標準與此相同，這也是工業企業連續性噪聲達標的依據，但在不采用消聲措施的情況下，風機進出風口向環境所射出的噪聲可達110～120分貝，大大超過了環境要求。

工作原理：　
  阻性消聲器是一種吸收型消聲器，根據氣流通道結構的不同，一般分為直管式、片式、折板式、蜂窩式、聲流式、迷宮式和彎頭式等。阻性消聲器是利用聲波在多孔性吸聲材料傳播時，受摩擦和粘滯阻力，將聲能轉化為熱能耗散掉，從而達到消聲降音的目的，它是所有消聲器中應用較為廣泛的一類消聲器。　
  抗性消聲器它與阻性消聲器消聲降噪原理不同，它不能直接吸收聲能，而是利用管道上突變的界面或旁接共振腔，使沿管道傳播的某些頻率聲波，在突變的界面處發生反射、干涉等現象，從而達到消聲降音的目的，分為擴張室式消聲器及共振式消聲器。　
  格萊氏出品風機排空消聲器為阻抗復合型消聲器，將阻性吸音降噪聲及抗性消聲降音結構組合起來，以控制高強度的寬頻帶噪聲。根據對各類風機運行現場噪聲源進行實際測試所取得的瀕特性資料來確定在哪些頻譜范圍內需要多大消聲量作為設計吸聲片結構及流體通道的主要依據，同時采用了具有較大吸聲材料飾面的狹矩形通道，以增強吸收效果。風機的噪聲源在最大噪聲級時，其頻譜值往往不止一種，而對不同頻譜帶，對其消聲量要求也不相同。為此本產品采用了對高、中頻噪聲起消聲作用的阻式結構及對中、低頻噪聲起消聲作用的抗式結構，同時在阻式通道中采用了高頻及低頻兩種消聲區，用以較大限度的增寬消聲頻帶，以實現良好的消聲效果。

綜合參數：

1、消聲形式：小孔噴注 節流式 阻抗復合；
2、主體材質：A3、304、304L、316、316L；
3、消聲材料：進口多孔棉、碳鋼、不銹鋼、玻纖；
4、螺帽螺栓：A3、304、304L、316、316L；
5、密封墊片：丁晴橡膠墊片、聚四氟乙烯墊片、耐高溫四氟墊、金屬墊片、石墨墊片；
6、密封面：突面（RF）、平面（FF）、 凹凸面（MFM）、榫槽面（TG）；
7、連接方式：法蘭連接、內螺紋連接、外螺紋連接、對焊連接；
8、制造檢測標準：GB12348-90 GB/T14623-93。

安裝須知:
1、消音器設備應垂直于廠房頂安裝，用型鋼支架將消音器座架與廠房相固定。
2、為增加廠房頂高空的抗風能力，消音器采用支承式支座，消音器前的排汽管應有一段膨脹彎管以吸收熱脹，如原排汽管段垂直方向已裝有疏水閥，則膨脹彎管可免裝。
3、消音器設備體底部均設計有疏水管或疏水孔，應檢查孔口是否暢通。排汽管穿出廠房頂平臺的洞口，應用薄鋼板制作防雨罩。
4、原則上一臺安全門配一臺消音器，安全門有單座及雙座兩種，對雙座式可在安裝時將排汽管合并成一根總管與消音器相連通，但對排汽量較大的對座式的安全門，也可以安裝兩臺消音器。
5、對用于除氧器、射汽式抽氣器排汽等小排量的消音器，外形設計成管式，安裝較為簡單。消音器設備垂直地面沿主廠房墻、柱安裝。在墻、柱上設置型鋼滑動支架，將消音器及管道架設其上，消音器設備排放口應對著屋頂方向。應注意，當采用滑動支架式安裝時，固定支座可以不用。

訂貨須知：
1、消聲對象是哪一種熱力設備
2、接管管徑φ×δ（外徑×管壁厚度）
3、排汽量____T/H
4、壓力____Map
5、溫度____℃
